非接触式小径工具計測システムの開発(H18)
| 大学校及び設置科 | 九州職業能力開発大学校 生産システム技術系共同開発 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 機械技術（機械設計、機械加工、自動化機器）、電気・電子技術（自動化機器設計、自動化機器、アクチュエータ技術）、情報技術（画像計測システム構築実習、インターフェース設計制作実習、計測制御システム構築） |
| 課題に取り組む推奨段階 | 機械技術、電気・電子技術（小型モータ制御技術などの基礎を習得した段階）、情報技術 |
| 課題によって養成する知識、技能・技術 | 機械技術（システムの開発を通して、設計、製作及び組立・調整等の総合的な実践力を身に付ける）、電気・電子技術（ＤＣモータ、ステッピングモータ）、情報技術（制御プログラム、画像計測） |
製作の目的と概要
ここで、数μmの精度を要するマイクロ部品を製造するにあたり、2次元で製造できるものはエッチングやLIGAプロセスなどのリソグラフ技術が有用ですが、3次元での数μmの精度を要する加工をするにあたっては、微小な電着工具などの微小径工具による加工が有用と考えられています。
その加工を行うにあたり、被削材と工具の位置関係を正確に把握する必要がありますが、微小径であるため接触式測定では工具が折損しやすく不正確になりやすい傾向があることから、非接触式測定が望ましいと考えられます。市販されている計測器では加工機に備え付けられたものがありますが、いろいろな加工機上で微妙な動きがコントロールされた計測器は数少なく、高価です。
本開発では、これらの問題を踏まえて、画像処理による、1μmの精度を目標に非接触式測定器の開発を行ないました。
成果

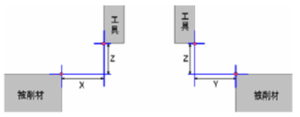

測定の方法は、工具と被削材をX-Z方向、Y-Z方向から画像を取得し、画素情報により工具と被削材の距離をμm単位で測定しました（図２参照）。これにより加工原点を求めることができました。
