超微粒子超硬エンドミル素材検査工程の改善(H18)
| 大学校及び設置科 | 東北職業能力開発大学校 生産システム技術系共同開発 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | ◆機械技術 機械設計、機械加工、自動化機器 ◆電気・電子技術 自動計測、センサ応用技術、電子回路技術 ◆情報技術 画像計測システム構築実習、インターフェース設計製作実習 |
| 課題に取り組む推奨段階 | ◆機械技術 ◆電気・電子技術 シーケンス制御、マイコン技術、プログラミング技術などを習得した段階 ◆情報技術 |
| 課題によって養成する知識、技能・技術 | ◆機械技術 システムの開発を通して、設計、製作及び組立・調整等の総合的な実践力を身に付ける ◆電気・電子技術 電子回路設計技術、制御システム設計技術 ◆情報技術 画像計測、制御プログラム、数値解析 |
製作の目的と概要
?超微粒子超硬エンドミル素材の破壊靭性（K?c）試験を自社の一般従業員が行なえるようにしたい。
?エンドミルを製作している途中で巣等による欠けが発生する時がある。そうなると、それまでに掛けた労力と時間が台無しになるため、加工の前に素材の良否を非破壊検査で確認したい。しかし、業界内では良い方法が見つかっていない。

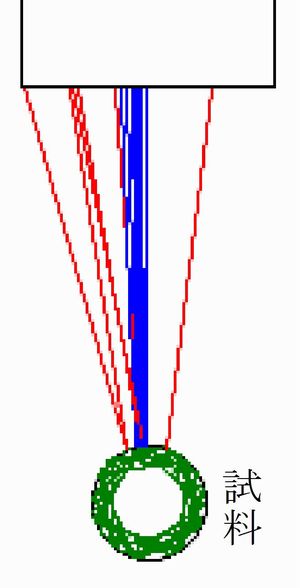

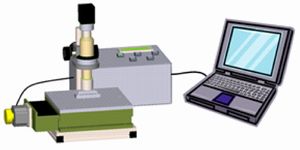

これらの依頼に基づき、K?cについては、ビッカース硬さ試験を利用した破壊靭性試験を採用し、誰でもK?cを求めることができるように圧痕とき裂の計測とK?cの算出を自動化することを試みました。非破壊検査については、超音波探傷装置に音響レンズ付センサを付加することにより、巣に鋭敏に反応する遅れエコーを見出し、これに注目して調べました。
成果
