環境共生住宅での自然エネルギー（中水）利用システムの開発(H19)
| 大学校及び設置科 | 関東職業能力開発大学校 建築施工システム技術科 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 安全衛生、建築設計・製図、建築計画、環境計画、機械加工 |
| 課題に取り組む推奨段階 | 建築設計・製図、機械加工終了後 |
| 課題によって養成する知識、技能・技術 | 環境共生住宅の重要性、環境計画の実践力を身につける。 |
製作の目的と概要

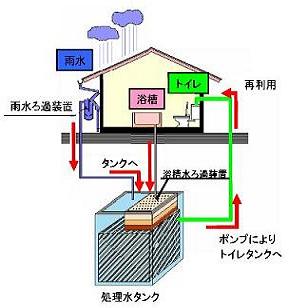

雨水、浴槽水の「ろ過装置」を開発、製作して、トイレ用中水に使用するシステムの開発を目標とします（図1）。
成果
A）タンク容量
住宅の建設地、規模を決定して、雨水の降水量を調べる。建設地はK市、住宅の規模は、木造 2階建て、屋根面積は80m2。家族構成は3人とします。
1) トイレ用水量
家族3人より、トイレ使用水量は、約１日当たり145Ｌとなります。
2) 降水量
拡張アメダス気象データより、建設地Ｋ市での降水量を調べ、雨水量を決定します。雨水量は蒸発等を考慮して、10％削減します。
雨水だけでトイレ用水をまかなうとすると、タンク容量は6m3となります。
3) 浴槽水
浴槽の容量は200Ｌとし、2日に１回交換すると仮定し、降水量に加える。その場合、タンク容量は １m3となります。

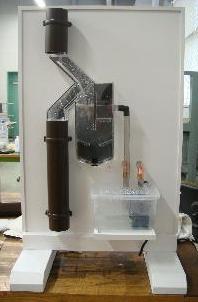

B）雨水ろ過装置
樋からくる雨水を、1次フィルター（ステン網（粗目））で大きなゴミや枯れ葉などを除く。小さなゴミは、ドレイン（沈殿槽）に溜める。タンクに流す雨水を、2次フィルター(ステン網（細目）)で、再度ろ過します。
C）浴槽水ろ過装置
観賞用の「ろ過砂利」「サンゴ砂（中砂）」「サンゴ砂（細砂）」を各3cm敷き詰め、「フィルター」を敷き、その下に「穴あきアクリル板」を設置します。
アクリル板の穴の面積は382mm2です。1000mlの水が通過する時間は、約１分20秒かかります。
ろ過装置の大きさは、幅130mm・奥行き195mm・高さ150mmです。このろ過装置をタンク上部に複数個設置することによって、浴槽水をろ過します。
このろ過装置で、浴槽水の汚れは処理できますが、大腸菌は処理できません。このため、処理した浴槽水は、再度「塩素処理」あるいは「紫外線処理」が必要です。
