簡易射出成形機および成形品の製作(H20)
| 大学校及び設置科 | 四国職業能力開発大学校 附属高知職業能力開発短期大学校 生産技術科 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 安全衛生、機械加工、測定、材料力学、機械設計製図、機械工作実習、CAD／CAM実習、機械加工実習 |
| 課題に取り組む推奨段階 | 機械設計製図、機械工作実習及びCAD／CAM実習終了後 |
| 課題によって養成する知識、技能・技術 | 課題を通して、成形機の強度計算、CAD／CAMの操作方法、成形品の製作方法を身に付けます。 |
製作の目的と概要
今回の総合制作実習では、ある樹脂製品をモデルにＣＡＤでモデリングを行い、射出成形金型を製作しました。また、簡易的な射出成形機を製作して、射出成形品を製作することにしました。

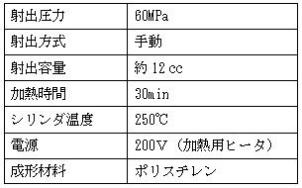

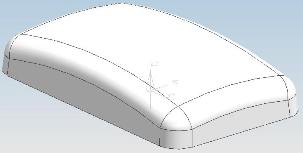

射出成形品の仕様を表１のように決定し、モデルを図１の形状としました。これにより簡易射出成形機の仕様を表２のようにしました。
成果
卒業制作実習を通じて一つの装置を１から作ることの難しさを感じました。強度計算や寸法などを考えて設計しましたが、実際に組み立てるといろいろ不具合が起こり、自分たちが思った通りにできることはあまりありませんでした。
しかし、実験を重ねて改善を行い、成形品ができたことは嬉しかったです。
今回の製作は、１から装置を作ることで加工技術の向上や設計の難しさ、ものづくりの楽しさを感じることができる充実したものでした。
