製作の目的と概要

本課題では、東北ポリテックビジョンで行われているロボット競技会に参加する自立型ロボットを製作しました。この競技は、対戦する自立型ロボットがそれぞれのフィールド上で、横置きにされたCDと同じ大きさの円盤を指定された場所へ縦置きに格納させます。格納場所にはビンゴゲームの番号が割り当てられており、相手より早くビンゴの列を完成させると勝ちとなります。

成果

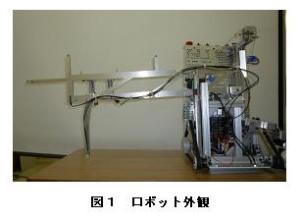

今回製作したロボットの外観を図1に示します。
ロボットは移動量を減らすためにCDを格納し、それをレールで転がして、目的の場所に入れるようにしました。競技会のルールでは大きさの制約があるため、その大きさに入る工夫をしました。
本作品は、図２に示すようにロボットの駆動にはステッピングモーター、CDを取り込む機構の駆動にはRCサーボモーター、レールを下ろす機構の駆動にはDCモーターを使用しました。それらをPLCで制御します。
