保護シートカッティング剥離装置の開発(H20)
| 大学校及び設置科 | 四国職業能力開発大学校 生産システム技術系共同開発 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 安全衛生、機械製図、加工技術、アクチェーター技術、センサー技術、プログラミングを中心に各科において専門課程から応用課程１年次まで習得した全ての知識・技能・技術 |
| 課題に取り組む推奨段階 | 応用課程１年次修了後 |
| 課題によって養成する知識、技能・技術 | 機械設計技術、計測制御技術、CAD／CAM応用技術、各種加工技術、制御システム設計製作技術、FA制御、モーター制御、マンマシンインターフェイスなどを習得します。 |

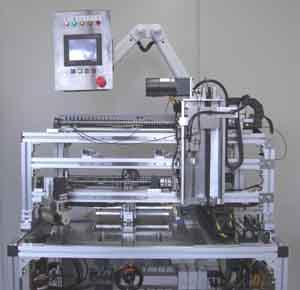

製作の目的と概要
機構部を生産機械システム技術科、制御部を生産電子システム技術科に割り振り２科合同で取り組むことにより、チーム単位での製作を体験し、将来を見据えた実践技術の向上を目的としています。
成果
１．手動運転
機器の調整や問題が発生した場合、各機構を手動で操作することにより異常要素を取り除きます。操作したい機構部を選択し、機構部毎に用意している操作画面でそれぞれの操作を行います。
２．自動運転

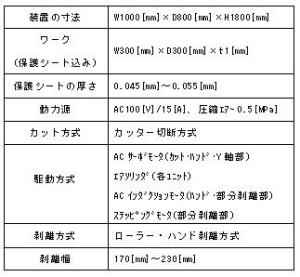

自動運転開始までの準備として、カッティングヘッドの走行速度を設定し、カッターの刃先調整を行います。その後、各機構を原点復帰し、ワークの固定、剥離幅入力、ワーク種類の指定という順序になります。自動運転をスタートすることで一連の動作を開始します。表１に仕様を示します。
