USB接続を用いたパソコン制御(H20)
| 大学校及び設置科 | 北海道職業能力開発大学校 電子技術科 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 電子回路、デジタル回路、コンピューター工学、信号処理、通信工学など |
| 課題に取り組む推奨段階 | 上記「課題実習の前提となる科目または知識、技能・技術」の知識・技術の習得後 |
| 課題によって養成する知識、技能・技術 | 課題を通して、システム設計、プログラム開発、コンピューター制御の実践力を身に付けます。 |
製作の目的と概要
パソコンの拡張を行う場合、以前はCバスやISAバスを用いて回路を製作し、また、制御プログラムを制作していました。しかし、CバスやISAバスは過去の規格となり、替わってPCIやUSBが主流となっています。
しかし、これらのバス規格は複雑でハード／ソフト共に自作することが難しくなりました。

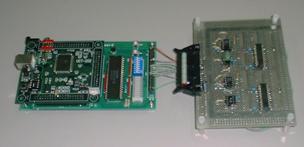

そこでUSBを使って、マイコン周辺ICを接続し、それらを制御するために必要なアドレス・バス、データ･バス、制御バス信号を生成するUSB汎用バス・ボードと制御対処回路、パソコンで制御するためのプログラムを開発しました。
成果
また、アドレス・デコーダー回路により、8個のマイコン周辺ICを駆動することができます。プログラム開発は、開発言語に Microsoft® Visual Basic™を使用して、簡単な入出力命令で制御することができました。
本課題では、制御対象物としてA／Dコンバーターを搭載し、加速度センサーを接続することで、パソコン画面にその情報が取得できるシステムを開発しました。

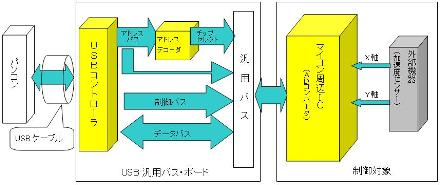

システム構成を図1に示します。
