PSoCマイコンを用いた温度コントローラの試作(H18)

大学校及び設置科	東北職業能力開発大学校附属青森職業能力開発短期大学校　電子技術科
課題実習の前提となる科目または知識、技能・技術	センサ技術、マイコン制御、電子ＣＡＤ
課題に取り組む推奨段階	センサ利用技術、マイコン・インタフェース技術、プログラミング技術、電子ＣＡＤ技術などの基礎を習得した段階
課題によって養成する知識、技能・技術	温度コントローラ、ワンチップマイコン、温度センサ、電子ＣＡＤ

製作の目的と概要

　近隣企業からロードヒーティング用温度コントローラの試作が可能かの問い合わせがありました。その要望に応えるためPSoCマイコンを使用して、実証実験可能な温度コントローラの試作を行ないました。

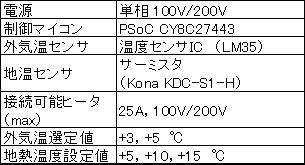

　家庭用電源として主に使用される単相200 Vまたは100 V両用電源とした表１に示す主な仕様の温度コントローラ（図１）を試作しました。
　動作実験の結果、温度のセンサの誤差が１℃程度あることが判明しましたが、ロードヒーティング用としては許容範囲内でした。降雪センサの追加が今後の課題となります。
