製作の目的と概要

現在、十字・T字・L字の形状をしたRC造変断面柱のせん断耐力は、正方形置換や全せい置換と言った方法で矩形に置き換えて実験式を適用して求めていますが、実験資料が少なく、かつ、理論的裏づけが乏しいとされています。そこで、軸圧比を変数とした実験を行い(写真1参照)実験データ収集後、変形を考慮したせん断耐力の検討を行い、設計で採用し得る骨格曲線の推定方法の提案を目的としました。

成果

せん断破壊するコンクリートの強度と変形の関係を終局強度指針に準拠して加力方向断面のＱ-δ特性を求め、直交方向の断面は、せん断破壊型及び曲げ破壊型の小さい方で決めたＱ-δ特性を求めて、加力方向断面の特徴点で累加を行ないました(図1参照)。実験結果との適合性を図2に示します。提案する累加方法は、せん断破壊を生じている変断面柱の最大耐力を安全に評価し、かつ、Ｑ-δ特性と骨格曲線の適合性も良く、十分に構造設計に適用できるものです。
なお、正方形置換は安全率が高すぎ、不経済な設計を余儀なくされること、また、全せい置換の多くは、危険側の評価となることからいずれの方法も構造設計の実務では使用出来ないことが判明しました。
RC造変断面柱のせん断耐力評価方法の開発(H21)の画像1

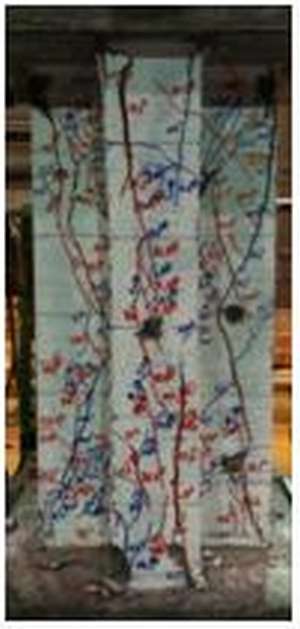

写真1 破壊後の十字断面試験体
RC造変断面柱のせん断耐力評価方法の開発(H21)の画像2

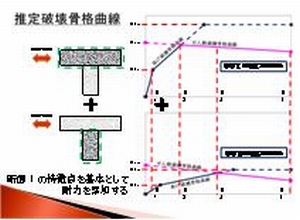

図1 累加方法
RC造変断面柱のせん断耐力評価方法の開発(H21)の画像3

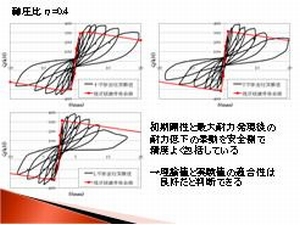

図2 理論値と実験値の適合性
