精密ばね疲労試験機の開発(H22)
| 大学校及び設置科 | 中国職業能力開発大学校 生産システム技術系共同開発 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | ◆機械：安全衛生、材料、力学、機械設計、機械加工、精密測定、制御技術 ◆電気・電子：電子回路設計、計測技術、センサ技術、筐体設計 |
| 課題に取り組む推奨段階 | 応用課程2年 |
| 課題によって養成する知識、技能・技術 | ◆機械：企画開発、設計、機械加工、組立調整、制御、報告書作成、発表 ◆電気・電子：企画開発、電子回路技術、センサ技術、筐体製作、報告書作成、発表 |
製作の目的と概要

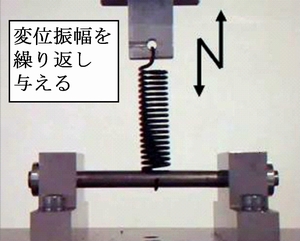

現在市販のばね疲労試験機はかなり大型のものが多いため、設置場所の確保やレイアウト変更において不便な状態となっています。またばねの破断検知機能や連動した試験回数保持機能も使い勝手のいいものが望まれています。工場内で使用するため、周辺設備からのノイズによる破断検知や試験回数カウントの誤動作の心配もあり、既製品の試験機をそのまま使用するには解決すべき問題点が多々あります。

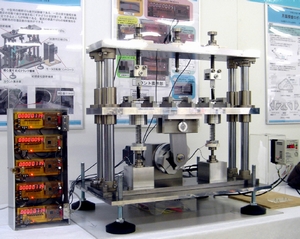

そこで試験用ばねの範囲に絞ったコンパクトな装置で、ばねの破断検知機能や連動した試験回数保持機能があり、ノイズにも強い、信頼できる精密ばね疲労試験機の開発に取り組みました。
成果

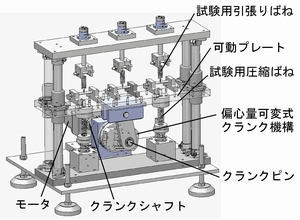

またばねの変位振幅を0〜60mmの間で0.5mm程度の精度で設定できるようになっています。ばねの疲労試験では初期変位と変位振幅を疲労試験条件として設定する必要があり、初期変位は個々のばねの取り付け部にある送りねじで調整し、変位振幅は偏心量可変式クランク機構で設定できるようになっています。
ノイズに対しては電源フィルター、シールド線、板金、74HC14回路、FPGAの回路変更により、対策を施しました。
