プラスチック射出成形金型の設計製作(H23)

大学校及び設置科	東海職業能力開発大学校附属浜松職業能力開発短期大学校　生産技術科
課題実習の前提となる科目または知識、技能・技術	機械製図、機械設計製図、機械要素設計、工業材料、材料力学、機械加工学、機械加工実習、測定実習、数値制御加工実習、CAD／CAM実習等の学科、実技の知識と技能・技術の習得が必要です。
課題に取り組む推奨段階	専門課程2年
課題によって養成する知識、技能・技術	プラスチック成形の代表である射出成形金型において、プラスチック製品の設計、解析シミュレーション、各種実験・測定等の検証等を経て、金型設計・金型製作から成形品の射出成形に至るまでの一連の技能・技術を習得します。

課題情報シートをダウンロードする

製作の目的と概要

金型の設計・製作および成形までに必要となる技能・技術は多岐にわたり、まさに複合技術が集約されているといえます。従って、本テーマを実施することにより学生は専門課程で学んだ学科、実験・実習の知識および技術・技能をフルに活用することになり、総合製作実習に最適な課題といえます。
★技能・技術習得目標：
プラスチックを材料とする成形品をモデリングし、その成形品モデルを成形する射出成形金型のＰＬ（パーティングライン）を設定（キャビティ・コア分割）し、射出成形金型の設計技術を習得します。また、その成形金型の製作加工および組立調整をし、射出成形加工までの一連の技能・技術を習得します。

成果

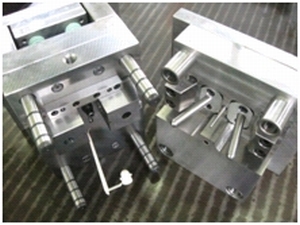

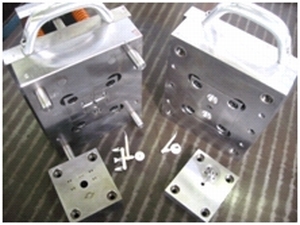

スライド機構によるアンダーカット処理成形金型を設計製作し、目的とする成形品「本体」を成形することができました。また、５点の成形品を効率的に成形するため、カセット式金型の「おも型」と入れ子構造の「インサート金型」２セットを製作し、予定通りに成形品５点を成形することができました。
★アピールポイント：
スライド機構成形金型の構造と、成形品射出成形においてスライドする金型の合間から成形品が姿を現す光景は是非ご覧頂きたいものです。また、カセット式金型のインサート金型に組み込まれた入れ子構造も合わせてご覧頂きたいと思います。

※この課題情報シートには、学生が作成した予稿原稿が含まれています。
