ウッドセラミックス湿度測定システムの開発(H24)
| 大学校及び設置科 | 関東職業能力開発大学校 附属千葉職業能力開発短期大学校 電子情報技術科 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | マイクロコンピュータ工学実習、組込みソフトウェア応用実習、電子回路設計製作実習 |
| 課題に取り組む推奨段階 | 専門課程２年 |
| 課題によって養成する知識、技能・技術 | 組込みプログラミング技術、回路設計技術、プリント基板製造技術 |
製作の目的と概要
いろいろな周波数でのインピーダンス計測にはＬＣＲメータなどの大型で高価な計測器が必要となります。
本課題では、ＤＤＳ（Direct Digital Synthesizer）を使用して、小型軽量で安価な、周波数を可変してインピーダンスを測定できるウッドセラミックス湿度測定システムの開発を目的としました。
★技能・技術習得目標：
課題を通して、マイコンや周辺インターフェースの回路設計技術、プリント基板製造技術などのハードウェア
に関する技術やＣ言語によるマイコンプログラミング技術を習得します。

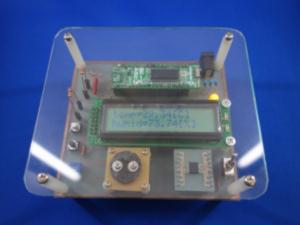

成果
ス湿度測定システムを開発しました。周波数を可変してインピーダンスを測定することができることから、
ＬＣＲメータの代用としても使用でき、パソコンなどにデータを取り込めば、コールコールプロットなどを
計測することも可能となります。
★アピールポイント：
ポリテックビジョンのときに製作物を展示し、湿度を表示して見学者に見ていただきました。また、研究
の成果を電子情報技術科の代表として発表しました。
