大学校及び設置科 中国職業能力開発大学校 附属福山職業能力開発短期大学校　生産技術科
課題実習の前提となる科目または知識、技能・技術 工業力学、材料力学、機械設計製図、測定、安全衛生、機械加工
課題に取り組む推奨段階 専門課程２年
課題によって養成する知識、技能・技術

３次元CAD設計、機械要素設計、機械加工技術、組立調整技術
課題情報シートをダウンロードする

製作の目的と概要

近年、環境にやさしいエンジンとして注目されているスターリングエンジンを実際に製作することにより、その仕組みと構造を理解するとともに、設計から製作までの一連の流れを通して、３次元ＣＡＤによる設計手法や各部品の製作における特に汎用機械による高精度な加工技術の習得を目的としました。
★技能・技術習得目標：
　課題を通して、３次元ＣＡＤによる設計手法、構成部品の高精度な機械加工技術および組立・調整技術を習得します。

成果

シリンダ径15mm、ストローク12mm、設計出力0.6Ｗのα型エンジンを製作し、これを動力源として搭載し、ベルト駆動で走る車を製作しました。試運転の結果、車体剛性不足で振動が大きく長時間の運転はできませんでしたが、人が歩く程度の速度で走らせることができました。
★アピールポイント：
エンジン部分は特に高精度な加工が必要で、車体部分との組み立て・調整においても試行錯誤を繰り返すことによりようやくエンジンを稼働させることができ、それらの重要性を実感させることができました。

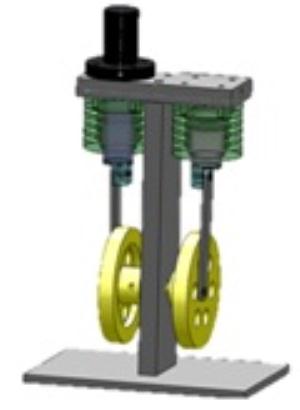

スターリングエンジンの設計・製作(H24)の画像1
図1　エンジン単体図

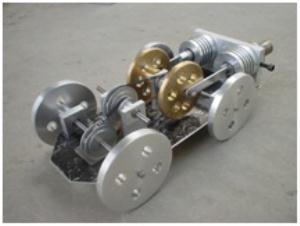

スターリングエンジンの設計・製作(H24)の画像2
図2　車体全体写真
