ＸＹ駆動式プッシュ試験機の開発(H26)
| 大学校及び設置科 | 東海職業能力開発大学校 生産システム技術系共同開発 |
|---|---|
| 課題実習の前提となる科目または知識、技能・技術 | 精密機器設計製作課題実習(機械)、電気制御システム課題実習(電子)、組込システム応用構築実習(情報) |
| 課題に取り組む推奨段階 | 応用課程2年 |
| 課題によって養成する知識、技能・技術 | 精密機器加工技術、電子回路設計組立て技術、コンピュータシステム構築技術、プロジェクト開発技法 |
製作の目的と概要
本開発では, 専用の試験機ではなく、複数の試験体に応じて固定方法,プッシュ回数,押下力,速度およびストローク幅を任意に設定でき、複数の試験体を設置できる試験機を製作しました。
★技能・技術習得目標：
この開発では、押下する位置決め精度を保証する精密加工技術、X,Y,Z軸用アクチュエーターを指定された位置に正確に移動させる電子制御回路作成技術、試験機を利用しやすくするためのプログラム開発技術およびグループ(プロジェクト)開発に必要な管理・運営技法を習得します。
成果
★アピールポイント：

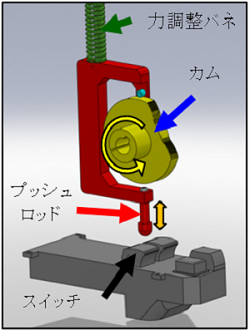

スイッチを押す「力」と「速度」の制御を分離するために「カム」による速度制御と「バネ」による力制御を同時にできる機構を考案し実際に作成しました。
また、スイッチの押下位置の指定を簡単に行えるよう、画像処理による位置処理機能を取り入れました。
