絶縁紙自動切断システムの開発(H18)

大学校及び設置科	沖縄職業能力開発大学校　生産システム技術系共同開発
課題実習の前提となる科目または知識、技能・技術	◆機械技術　機械設計、機械加工、自動化機器　◆電気・電子技術　ＦＡ制御、センサ応用技術、アクチュエータ技術　◆情報技術
課題に取り組む推奨段階	◆機械技術　機械設計、機械加工、自動化機器の技能技術習得後　◆電気・電子技術　シーケンス制御、マイコン技術、プログラミング技術などを習得した段階　◆情報技術
課題によって養成する知識、技能・技術	◆機械技術　自動機の開発を通して、設計、製作及び組立・調整等の総合的な実践力を身に付ける　◆電気・電子技術　電子回路設計技術、制御システム設計技術　◆情報技術

課題情報シートをダウンロードする

製作の目的と概要

　本テーマは、沖縄県内企業からの依頼を受け、ロール状になった絶縁紙の切断・結束を自動で行うシステムの開発に取り組みました。開発に際しては、各アクチュエータの特性を利用した一連の動作により、如何に切断長さを精度良くおこなえるか、またコンパクト設計をおこなうことを目指しました。

成果

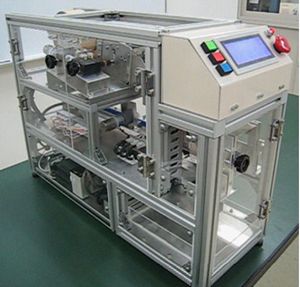

　開発したシステムは、ロール状の絶縁紙をセットした後、指定寸法での切断、設定枚数での整列・結束・搬出を自動で行うシステムです。システムの機能は、40mm、90mmの2種類の切断長さを選択し、その切断枚数と結束の束数を設定することが可能であり、再度設定するまでその記録を保持します。
　また、結束には輪ゴムを使用します。
　なお、切断長さの精度は±1mm以内、本体は一人で持ち運べる大きさ及び、質量としています。

　サイズ　260×740×500mm
　質量　　約30kg

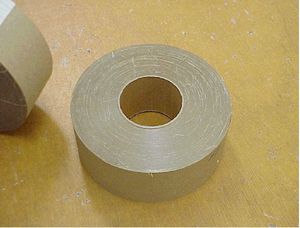

絶縁紙自動切断システムの開発(H18)の画像1 — 写真１　絶縁紙　(未加工時)

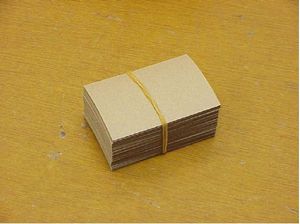

絶縁紙自動切断システムの開発(H18)の画像2 — 写真２　絶縁紙　(切断・結束後)
