イ．訓練実施場所の条件
- 一般実習室で可能
- 設置サイズ幅1.5m×0.7mを確保すること
- 電源電圧： 100-240V AC +10%,-15%,50/60Hz
- （パソコン使用時は国内の場合100V）
ロ．設備機器一覧表
主な搭載機器は次の通り．
- 三菱電機(株) マイクロシーケンサ ：FX0-30MT(FX0S-30MTにて代用可 ・48,000)
- 三菱電機(株) マイクロシーケンサ ：FX0S-20MT ・ 40,000
- 三菱電機(株) データアクセスユニット：FX-50DU-TKS ・150,000
- (株)キーエンス データリンクシステム ：XL-200 ・199,000
（問い合わせ先）
三菱電機(株)
本社機器営業部 〒105 東京都港区芝公園2-4-1 芝和パークビル７Ｆ
tel03-3459-5666
(株)キーエンス
本社ＰＯＰ事業部 〒533 大阪市東淀川区東中島1-3-14
tel06-379-1111
ハ．設備機器システム構成例及び事例

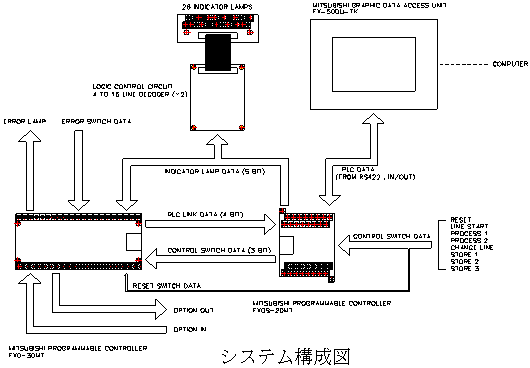

- システムのブロックダイアグラムは下図の通り．詳細は「ＦＡシミュレータマニュアル」を参照のこと．
ニ．器工具
- 一般電子回路組立工具及び端子圧着工具
ホ． ソフトウェアツール一覧表
- 三菱電機(株) ラダー作成ソフトウェア FX-PCS-KIT/V-3
- 三菱電機(株) 作画ソフトウェア FX-PCS-DU/98
-
キーエンス データリンクソフトウェア XL-3HJ2W
- 問い合わせ先は上記項目番号２と同じ
- 注意：(株)キーエンス製ソフトウェアはWindows95完全対応のものが既に発売されており，バージョンアップしたソフトウェアを使用したほうが良い．（上記記載型番はWindows3.1対応のもの）
- なお海外で使用する場合は．
- 三菱電機(株) ラダー作成ソフトウェア SWIPC-FXGPEE
- 三菱電機(株) 作画ソフトウェア FX-PCS-DU/AT-EE
- に変更すること．また/キーエンス製ソフトウェアは海外仕様には対応していない．
|
