イ.訓練実施場所の条件
教室:パソコン10台設置及び実習システムが設置可能な場所(下図の様な専用台の上に各実習ごとにシステムを設置しパソコンから駆動させる)

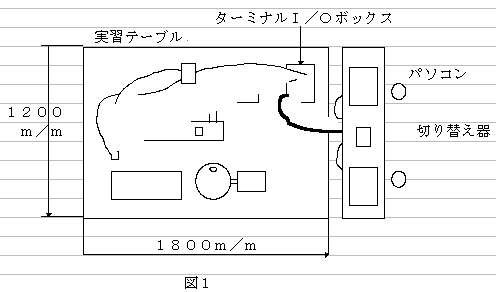

図1の様な形で2セット準備
パソコンは1つの切り替え器に4台まで接続可能
(パソコンの接続については1台でも可能。この場合、他のパソコンからはフロッピィディスクで対応するとよい。)

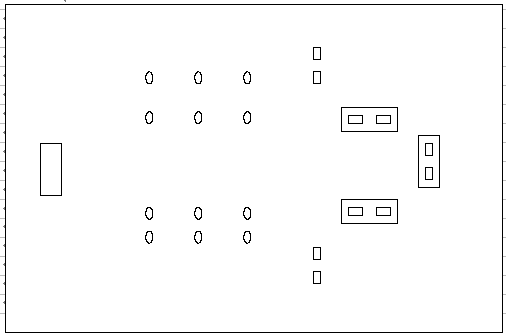

図2 教室全体の配置例
ロ.設備機器一覧表
品名 ( 機械システム技術実習装置 )
施設名 八幡職業能力開発促進センター
| 規格(及び付属品等) |
数量 |
単価(円) |
金額(円) |
備考 |
( アクチュエータ
MM-A310可変速インダクションモータ
MM-A320速機付きリバーシブルモータ
MM-A335ステッピングモータ
MM-A345エコノミータイプサーボモータ |
3式
2式
2式
2式 |
141,110
116,390
219,390
332,690 |
1,760,270 |
全9式 |
( メカニズム
MM-M110ラック&ピニオン
MM-M140送りネジ
MM-M150平歯車
MM-M210平カム
MM-M220ゼネバ
MM-M230偏心クランク
MM-M240レバースライダー |
1式
2式
1式
1式
1式
1式
1式 |
183,340
665,380
198,790
374,920
275,010
449,080
307,970
|
2,454,490 |
全8式 |
( 出力ユニット
MM-M310直進テーブル
MM-M320ベルトコンベア
MM-M330ロータリーテーブル
|
3式
2式
1式 |
216,300
198,790
349,170
|
1,395,650 |
全5式 |
( ロボットユニット
MM-R150Z軸モータ式ハンドリングロボット
MM-R180上下駆動付き揺動型P&P |
2式
1式 |
275,010
227630
|
777,650 |
全3式 |
( センサユニット
MM-S310透過、反射型光電センサ
MM-S160ロータリーエンコーダユニット |
2式
1式 |
40,080
227,630
|
507,790 |
全3式 |
・実習用共通機材
MM-C190接続ケーブル
MM-B140作業用鉄製プレート
MM-B410磁石式固定治具(5個/式)
MM-U310コンロッドセット
MM-FW120ワーク |
3式
3式
3式
1式
20式 |
3,260
17,510
52,530
49,440
2,575
|
440,840 |
全30式 |
・制御機器
MM-C220FAM対応32点ターミナルI/O B0X
MM-C340N絶縁デジタルI/O B0X
MM-C910/4PC切り替え器 |
2式
10式
3式 |
280,160
59,740
41,200
|
1,561,480 |
全15式
8255相当品 |
・オプション
１）フリーフロー実習マシン
MM-M810高精度位置決シリンダ付きフリーフロー
MM-M820９０度コーナーコンベア
MM-FW210ワークホルダ（搬送パレット）
MM-M920高精度分割式ロータリテーブルヘ |
２式
４式
１０式
１式 |
770,440
315,180
12,360
770,440
|
3,695,640 |
全１７式 |
（２）特性解析装置
MM-D100動作特性解析システム |
１式 |
|
|
1,223,640 |
| ５．設置・導入教育費 |
１式 |
|
|
190,550 |
| 合計 |
|
|
|
14,008,000 |
ハ.設備機器システム構成例及び事例
- 実技関連説明書に含む（メカトロニクス技術実習システム 取り扱い説明書）
ニ.器工具
- 空気圧コンプレッサ及びサービスユニット
ホ± ソフトウエアツール
- 動作特性解析システム （株）新興技術研究所
- Ｎ８８ＢＡＳＩＣ ＮＥＣ
メーカー名 ：（株）新興技術研究所
問い合わせ先 ：〒157 東京都世田谷区砧６－６－１８
TEL03-3417-1801 FAX03-3417-1828
仕様 ：実技関連説明書に含む
整備年月日 ：平成８年１１月
|
