【訓練実施場所の条件】

１．イエローブース（紫外線を遮蔽できるブース）が整備されていること。

　　フォトリソ工程で紫外線に感光するフォトレジストを使用するため、外部から紫外線が進入しない工夫が必要である。当校のイエローブースは、市販されている紫外線カットフィルムとアングルで製作し、天井にＨＥＰＡフィルター３台（６０×６０ｃｍ^２）を取り付けたもので　ある。大きさは露光機にもよるが、２×２ｍ^２程度あれば充分である。

　

２．暗室が整備されていること。

　　ガラス乾板の現像、定着、水洗を行うため、外光を遮断できる暗室が必要である。当校の暗室は、園芸用黒色フィルム（４層）とアングルで製作し、換気用ファンと赤色灯、及び水道水、排水のホースを取り付けたものである。大きさは、教官１名と実習生２名が入れる程度で、

　(L)１．８×(W)１．５×(H)２．０　ｍ^３である。

　

３．洗浄ブースが整備されていること。

　　ガラス基板の洗浄を行うため、ドラフトチャンバーに純水の供給ができる必要がある。また、ＩＴＯ膜のエッチングを行うため、排ガス用ウオータスクラバーを具備していることも必要で　ある。当校の洗浄ブースは、静電防止フィルムとアングルでブースを製作し、天井にＨＥＰＡ　フィルター（４０×４０ｃｍ^２）を３台取り付けたものである。その中に既製品のドラフトチ　ャンバーを改造したものを３台設置している。大きさは　(L)3.0×(W)１．５×(H)２．０

　ｍ^３ である。純水はイオン交換樹脂とフィルターで製造している。

　

４．ＣＡＤ用パソコンが５台整備されていること。

　　各パソコンは、ＣＡＤソフト「花子９」がインストールされている必要がある（＊）。また、表示パターンの確認用プリンターが１台以上必要である。

　　このＣＡＤ実習は、上記「１．～３．」が整備された実習室と異なる実習室で行うのが望ましい。

　　（＊）ＣＡＤソフトは「花子９」と同等以上のソフトであれば使用可能である。他のＣＡＤソフトを使用する場合は、「（５）－１実技関連説明書　Ⅰ．ＣＡＤ花子９」に準ずるものとプロッターのドライバーを準備する必要がある。

　

５．プリント基板の加工、製作、電気的評価ができること。

　　プリント基板の穴開け作業、電子部品の取り付け作業、プリント基板の電気的評価ができる　実習室が必要である。

これらの作業は、ゴミ、ホコリ等を発生させるため、上記「１．～３．」及び「４．」と異　なる実習室が望ましい。

【設備機器一覧表】

　

　

（注）　　　　　　　　　　　　

　（１）４０Ｗ蛍光灯１０本、乳白色アクリル板（５ｍｍ厚）、アングル等で製作した自作機。

　（２）ガラスマスクを使用できない場合は、６×６サイズの高感度ネガフィルムで代用可能。

　（３）露光機が無い場合はプリント基板作成ツールで代用することも可能である。但し、設計基準は０．５ｍｍ程度以上に変更を要する。

　（４）ガーゼ（８折り）を板に固定し、戸車４個とレールで一方向に移動できるようにした自作機。

　（５）２枚の板、蝶番及びビーカ（１５０cc程度の水入り）を組み合わせ、「てこ」の原理を利用して所定の加重が得られるようにした自作機。

　

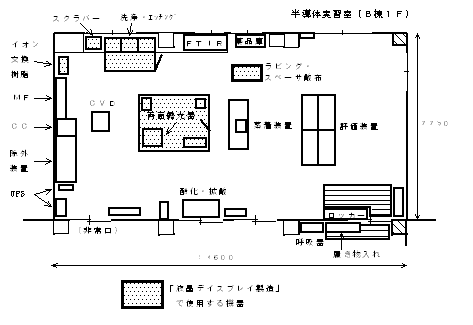

【設備機器システム構成例・事例】

　

　

　

【器工具】

　ピンセット、タイマー、ビーカ（２００ｃｃ）、秤（測定値：０．１ｍｇ）、カッターナイフ

　卓上ボール盤、卓上糸鋸、平ヤスリ、半田こて、ニッパー、ラジオペンチ、ハンドテスター
