オープンCNC利用技術

教材名	オープンCNC利用技術
教材名２

教材ID	3
教材作成者名	花岡忠良; 正木克典; 谷道昭弘; 伊藤達也; 鈴木康弘; 原裕之
教材作成日	1996-09-20
改訂情報
ジャンル名	高度教材
分野名	機械系
業種名	機械部品製造業
職務名	自動化技術
職務構成名	自動化システム活用
区分名	教材
職業名	機械技術者

　・訓練実施場所と設備機器

１．ＣＮＣ制御装置システム構成

　1-1.ハードウェア

　1-2.ソフトウェア

２．教育用サンプルプログラム

３．サンプルプログラム概要

４．訓練実施場所

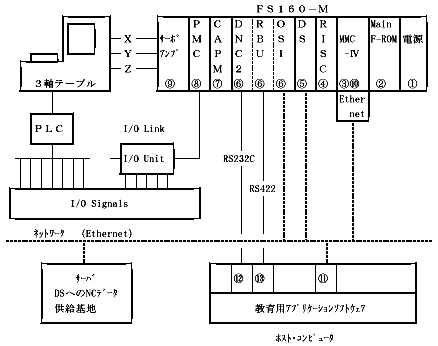

１．ＣＮＣシステム構成

　1-1.ハードウェア

・電源ユニット

・メインボード

・ＭＭＣ－・（3.5"FDD、フルキー、マウス）

・ＲＩＳＣ

・データ・サーバ

・ＯＳＩイーサネット

・リモート・バッファ

・ＤＮＣ２ボード

・ＳｕｐｅｒＣＡＰ－Ｍ

・ＰＭＣ－ＲＣ

・サーボ・アンプ

・ISA拡張スロット＋Ethernet拡張ボード

・Ethernet拡張ボード

・ＲＳ－２３２－Ｃスロット＃１

・ＲＳ－４２２拡張ボード

　1-2.ソフトウェア

分　類	ソフトウェアー名称	用途・目的	数量
１．基本ソフトウェア	Windows DOS/V スクリーンエディタ Microsoft C Visual C＋＋ Visual Basic Microsoft EXCEL	OS２ OS２プログラム開発プログラム開発プログラム開発プログラム開発表計算ソフトの応用	2 2 2 2 2
２．各種ドライバ	OSIイーサネットドライバリモートバッファDNC２ TCP/IPユーティリティ Factory Window	OSIイーサネット通信 DNC２通信 TCP/IP通信 OSIイーサネット通信	２２２１
３．カスタマイズプログラム開発ツール	マクロコンパイラマクロライブラリ FAPTラダー PMC-RCモジュール Cクロスコンパイラ Cライブラリ Cクロスリンカ	マクロ開発用マクロ開発用 PMCラダー開発用　　PMCC言語プログラム開発用　　PMCC言語プログラム開発用　　PMCC言語プログラム開発用　　PMCC言語プログラム開発用	２２２２２２２
４．応用ソフトウェア	NCプログラム管理スケジュール運転工具オフセット管理	パソコンFAシステム構築教材	２２２
４．応用ソフトウェア	NS-δ EX-９０３０	CNCパラメータ管理ツール生産・稼働状況管理ツール	２２
５．教育用サンプルプログラム	(PMC)PMCサンプルプログラムカクタマイズ画面サンプルプログラム LAN端末機能サンプル故障診断サンプル通信技術研修サンプル DNC運転サンプル	PMCラダーカスタマイズ教材 CNC画面カスタマイズ教材 TCP/IP通信機能教材 CNC保守技術教材 DNC２・OSI・TCP/IP通信教材 DNC運転教材	１１１１１１

２．教育用サンプルプログラム

サンプルプログラムは、次のような設計方針に基づいて開発している。各々のテーマ毎に２～３の例題プログラムと、受講者がカスタマイズしたプログラムを組み込み、演習を容易に行えるためのプラットフォームを提供するものとする。そのために、以下の様な設計方針を考えております。

・サンプルプログラムとカスタマイズプログラムのインターフェース規定
・受講者開発プログラムの組み込みマニュアル
・自己増殖型になるよう配慮する（受講者の開発機能を取り込める）
・研修目的を第一とし、シンプルなものとする

３．サンプルプログラム概要

３．１画面カスタマイズ（ＣＮＣ制御装置）

　対話マクロ機能により、カスタムデザイン画面を実現します。

３．２ＰＭＣカスタマイズ（ＣＮＣ制御装置）

　下記の２種類のカスタマイズデザイン機能を提供します。

　（１）ラダーによるカスタマイズ

　（２）Ｃ言語によるカスタマイズ

３．３ＬＡＮ端末機能サンプル（ＣＮＣオープン付加装置）

ＣＮＣオープン付加装置をＬＡＮ端末に見立て、ＴＣＰ／ＩＰによりホストコンピュータと接続します。
このサンプルプログラムは、通信技術研修サンプルプログラムの１つのノードとしての役割も兼務します。

３．４故障診断サンプル（ＣＮＣオープン付加装置）

工作機械側のトラブル診断支援機能を実現します。

３．５通信技術サンプル（ホストコンピュータ）

ＭＭＩ（Man Machine Interface）を共通にし、インフラ部はＤＮＣ２、ＯＳＩおよびＴＣＰ／ＩＰが選択出来る構造とします。
