空気圧回路設計（応用編）

教材名	空気圧回路設計（応用編）
教材名２

訓練実施場所と設備機器

　イ.　訓練実施場所の条件

　　　　　　　　　　　　　　　　　　　（ＯＳ：Ｗｉｎｄｏｗｓ３．１，９５，ＮＴ，９８対応）

ロ.　設備機器一覧表

品名

仕様　

メーカー名　

空気圧位置決め衝撃装置

型番：TSP-S-CYL-TRY-UNIT-FL230769

　以下の学習及び実習が可能であること。

１．エアシリンダの動作時間

　エアシリンダを制御する方向切換弁・速度制御弁・配管・サイレンサなどの機器のサイズと動作時間の関係について学習できること。

　空気圧システムの合成有効断面積を求め、動作時間を計算し、測定結果（動作時間・移動速度）と比較検討できること。

２．エアシリンダの中間停止

　３位置電磁弁（オールポートブロック・ＰＡＢ接続）の特徴と使い分けを実習できること。

　飛び出し現象や残圧抜きなど、保守メンテ実施時の注意事項について学習できること。

　ブレーキ付きシリンダの繰返し中間停止精度を実測して、エアによる中間停止の精度について学習できること。

　シリンダの速度や負荷荷重を変えて、停止位置の変化を実測できること。

　シーケンサの学習機能を利用した停止精度の実測ができること。

３．エアシリンダの衝撃対策

　シリンダのストロークエンド端の衝撃対策として、エアクッションの効果について学習できること。

　シリンダの速度と荷重を変えて、運動エネルギーを変化させ、各種アブソーバの効果が確認できること。

ＣＫＤ(株)

　ハ.　設備機器システム構成事例

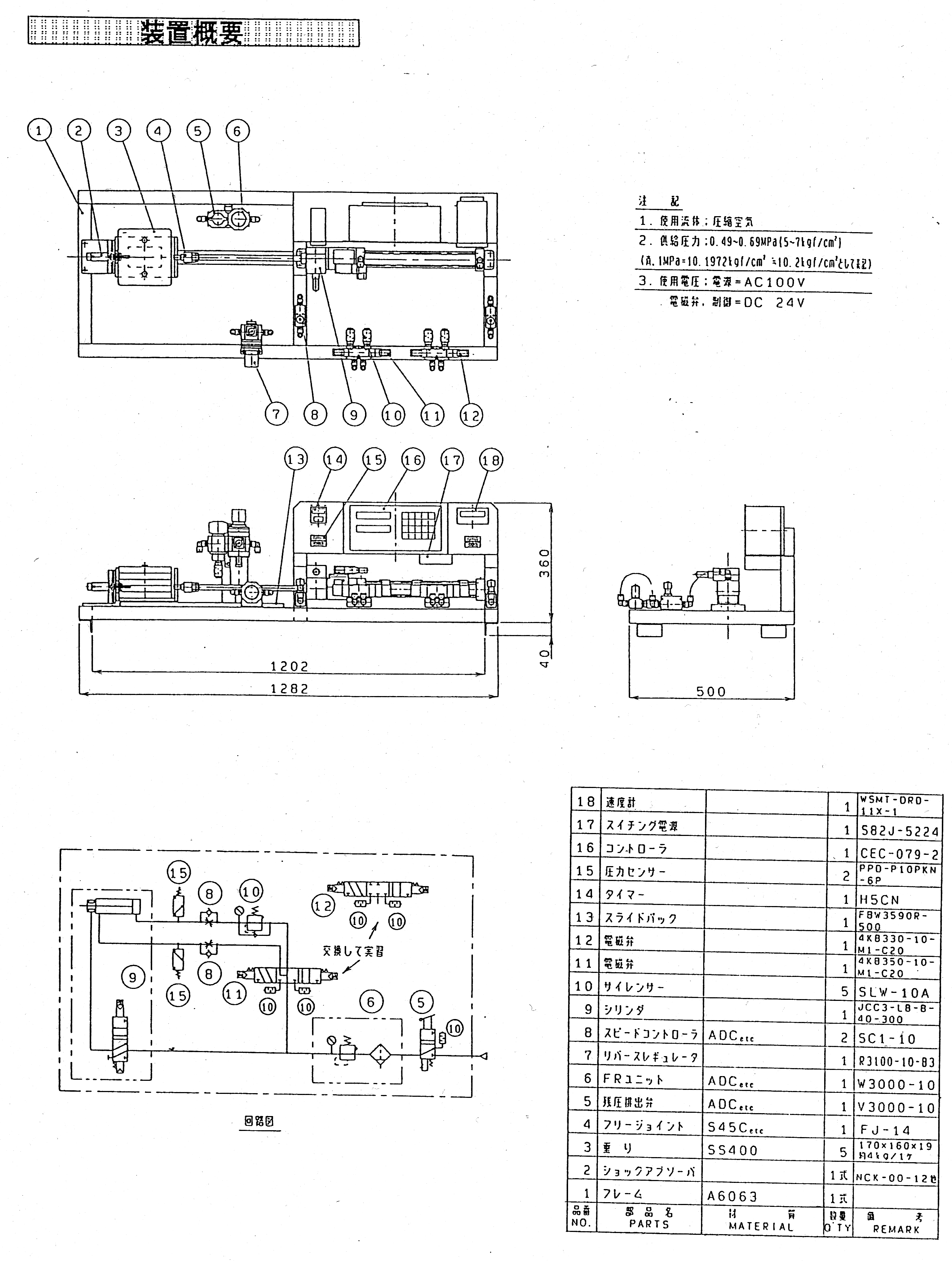

　別紙（装置概要）参照。

ニ.　器工具　

ホ.　ソフトウェアツール一覧表

ソフトウェアの名称及びバージョン

メーカー名

備考

空気圧システム設計プログラム

ＣＫＤ(株)

Ｗｉｎｄｏｗｓ版
